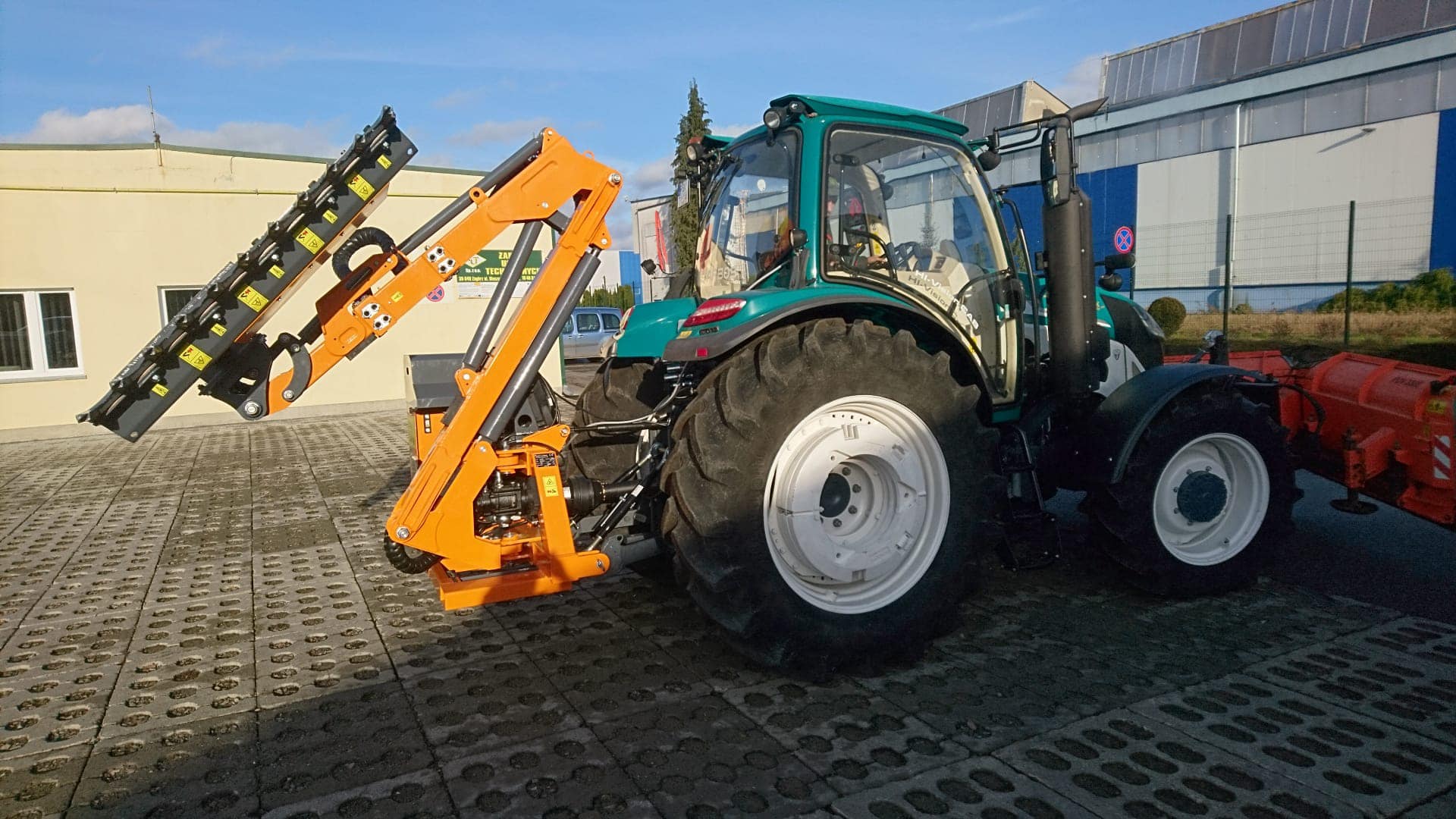

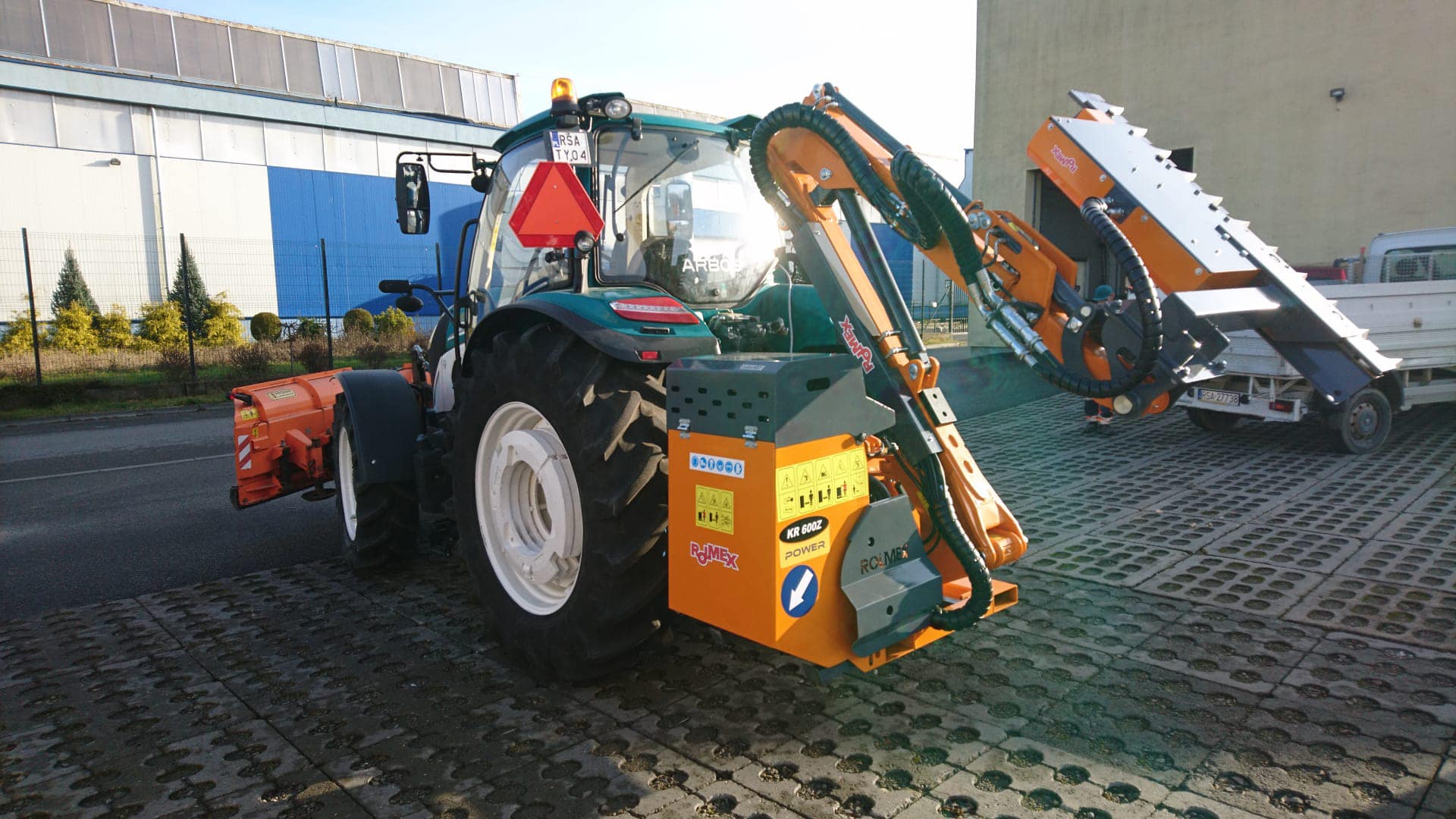

KR600Z z gilotyną TGR155 na ciągniku Arbos — relacja z dostawy

W listopadzie 2024 roku przekazaliśmy odbiorcy kosiarkę wysięgnikową KR600Z z gilotyną do gałęzi TGR155, zamontowaną na ciągniku Arbos. Instalacja przebiegła sprawnie, bez problemów z wyważeniem i wypoziomowaniem maszyny na nośniku. Poniżej opisujemy, co taki zestaw daje jednostce utrzymującej drogi i jak dobiera się do niego głowicę roboczą.

Co obejmowała dostawa

• kosiarka wysięgnikowa KR600Z z wysuwem drugiego ramienia,
• gilotyna do gałęzi i krzaków TGR155 jako głowica robocza,
• sterowanie joystickiem proporcjonalnym,
• uruchamianie maszyny i rotora jednym przyciskiem na panelu joysticka,
• nośnik: ciągnik Arbos, dobrze dociążony, z dużą przestrzenią w kabinie.

Dlaczego zasięg 6,4 m ma znaczenie przy drodze

Problem utrzymania pasa drogowego jest prosty: operator musi dosięgnąć pobocza i skarpy rowu, nie zjeżdżając ciągnikiem z utwardzonej nawierzchni. Maksymalny zasięg wysięgnika KR600Z podany w tabeli parametrów wynosi 6,4 m i pozwala objąć pobocze oraz skarpę rowu z jazdy po jezdni. Model KR600Z z serii KR-Z POWER ma wysuwane drugie ramię, więc zasięg zmienia się w trakcie koszenia — operator dokłada tyle metrów, ile wymaga dane miejsce, zamiast przestawiać ciągnik. Przy szerszych przekrojach rowów lub większej odległości od osi jazdy praktyczniejszy jest KR700Z z zasięgiem 7,5 m, pod warunkiem że ciągnik spełnia wyższe wymagania: 130 KM mocy, 230 cm szerokości i 5000 kg masy.

Za stabilność parametrów odpowiada niezależny układ hydrauliczny: zbiornik oleju 220/240 litrów, pompa o pojemności 73 cm³ współpracująca z mocą 68 KM oraz chłodnica oleju załączająca się już przy 45˚C. Konstrukcję ramienia chroni hydrauliczno-gazowy bezpiecznik, który pozwala na odchylenie ramienia o około 30˚ w razie kolizji z przeszkodą — przy pracy wzdłuż drogi, gdzie w trawie kryją się słupki i pozostałości ogrodzeń, jest to zabezpieczenie o praktycznym znaczeniu.

TGR155 — zakres pracy i jego granice

Gilotyna TGR-155 to głowica tnąca do gałęzi i krzaków, przeznaczona do odkrzaczania poboczy i rowów oraz utrzymania skrajni drogowej. Kluczowe parametry:

• szerokość robocza: 1550 mm,
• maksymalna średnica ciętego materiału: 120 mm,
• obrót głowicy: 180˚-235˚,
• wydajność: 0,2 – 0,7 km/godz.,
• masa: 240 kg.

Zakres obrotu decyduje o użyteczności tej głowicy przy drodze: płaszczyznę cięcia ustawia się niezależnie od położenia ramienia, więc ta sama maszyna tnie pionowo przy skrajni, poziomo nad rowem i pod kątem na skarpie, bez przestawiania nośnika. Tempo prac warto planować realistycznie — dla zwartych, zaniedbanych zarośli bezpieczniej przyjąć dolną granicę podanego zakresu wydajności. Do pracy tą głowicą ciągnik musi mieć bieg pełzający.

Jak dobiera się głowicę do zadania

Ramiona serii KR-Z współpracują z 11 modelami głowic roboczych, więc jeden nośnik obsługuje kilka różnych zadań w sezonie. Wybór wynika z tego, co rośnie na odcinku i w jakim jest stanie.

Trawa i młode odrosty

Do koszenia poboczy i skarp służy głowica bijakowa GH-120 lub GH-130 o szerokości odpowiednio 120 i 130 cm. O jej charakterze decyduje wał i osadzone na nim noże: noże Y oraz YI radzą sobie z krzakami i gałązkami do 5 cm suchego drewna, młotki T6 z odrostami do 6 cm suchego drewna, a wał z młotkami obrotowymi H360 FORESTAL rozdrabnia odrosty o średnicy do 10–11 cm. Przezbrojenie zmienia zakres pracy bez kupowania drugiej maszyny.

Zdrewniałe zakrzaczenia i skrajnia

Gdy przekrój pędów wykracza poza możliwości bijaków, właściwym narzędziem jest gilotyna — TGR155 tnie materiał do 120 mm. Grubsze konary i pnie wymagają już innego rozwiązania.

Rowy

Do czyszczenia dna rowów montuje się odmularkę PR80 z tarczą roboczą 80 cm. Tu decydują parametry hydrauliki: minimalny wymagany przepływ to 110 l/min przy 200 bar albo 85 l/min przy 300 bar, przy masie głowicy 300 kg.

Sterowanie i dobór ciągnika

Dostarczona maszyna pracuje ze sterowaniem joystickiem proporcjonalnym, a uruchomienie maszyny i rotora odbywa się jednym przyciskiem na panelu joysticka. W ofercie dostępne są także klasyczne dźwignie na cięgnach Bowdena, joystick hydrauliczny oraz joystick proporcjonalny ELECTRIC z potencjometrycznym dociskiem głowicy, pozwalającym dopasować nacisk do warunków terenowych i rodzaju materiału. Opcjonalnie montuje się system wolnego startu głowicy, który ogranicza udar przy rozruchu i wydłuża żywotność elementów napędu, oraz panel z ekranem sterującym.

Druga kwestia to dobór nośnika. Tabela parametrów KR600Z podaje wartości minimalne: wymagana moc 110 KM, minimalna szerokość traktora 220 cm i waga minimalna 4500 kg. Mniejszy ciągnik nie zapewni stabilnej pracy przy pełnym wysięgu. Dlatego w opisywanej dostawie znaczenie miało nie tylko samo dociążenie ciągnika Arbos, ale też bezproblemowe wyważenie i wypoziomowanie zestawu podczas montażu. W zapytaniu ofertowym prosimy podać model ciągnika wraz z jego mocą, masą i szerokością — na tej podstawie potwierdzamy dobór ramienia i głowicy.
