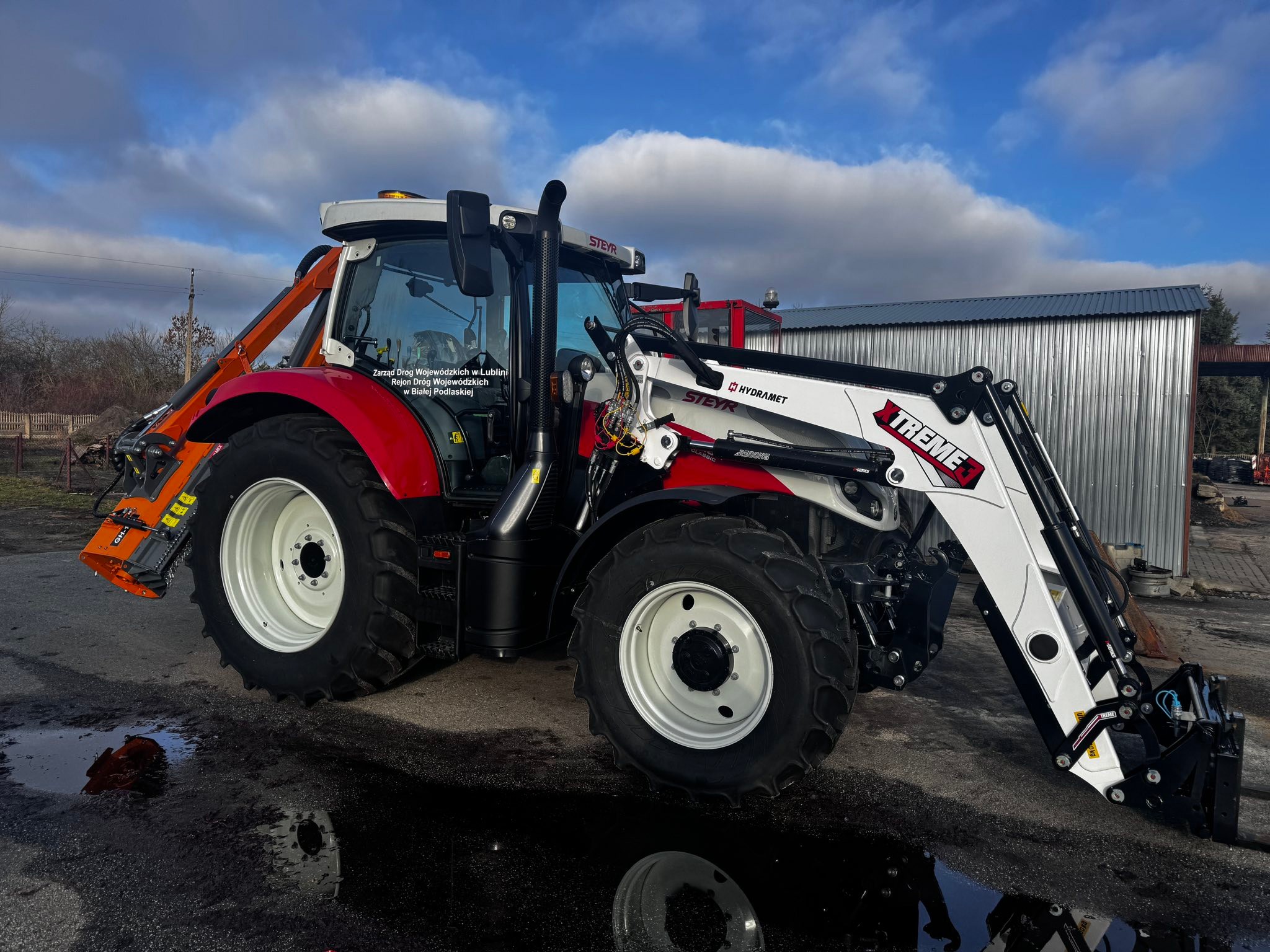

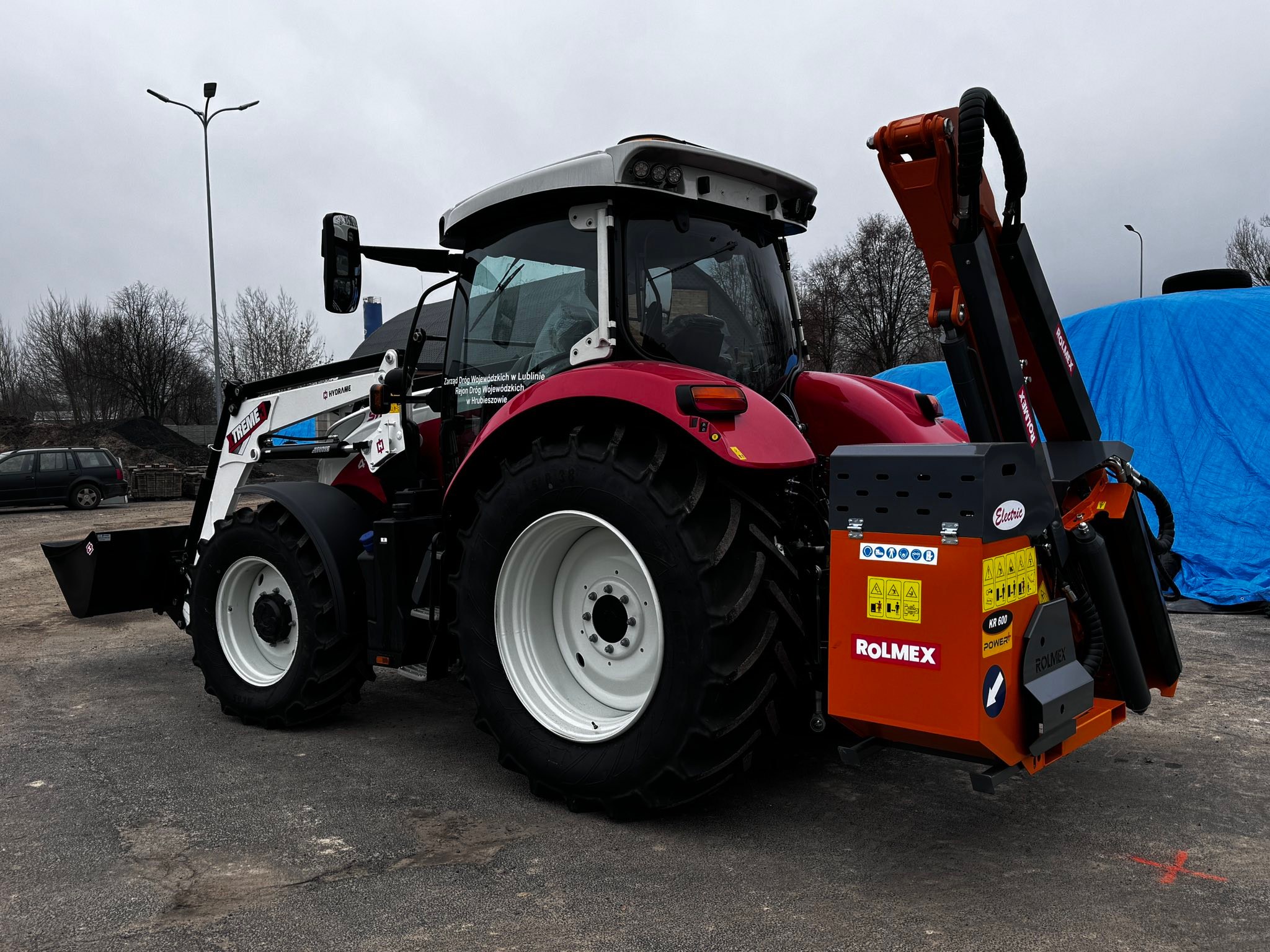

Trzy zestawy Steyr z ramionami KR 600 Power+ dla Zarządu Dróg Wojewódzkich w Lublinie

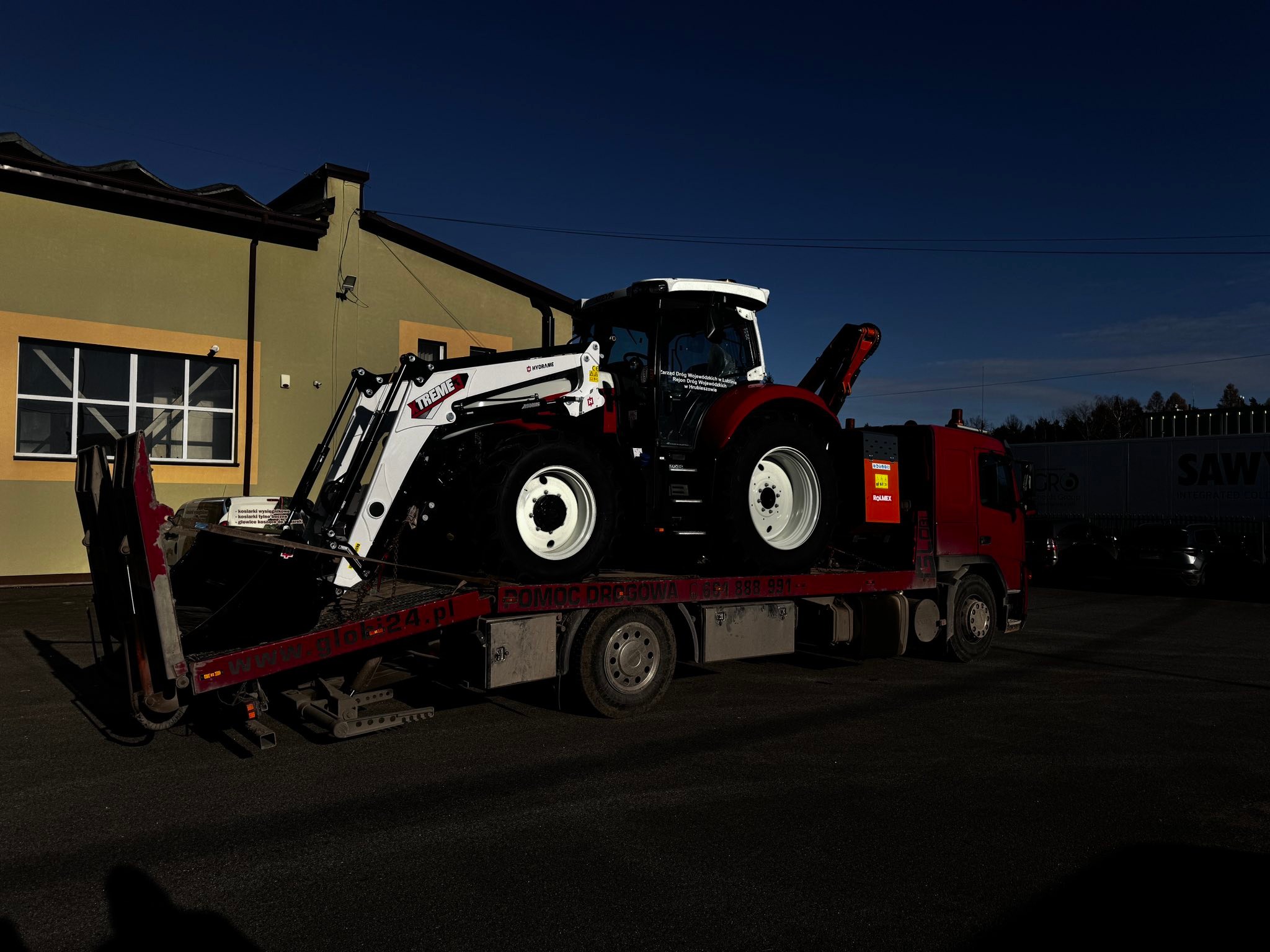

Do Zarządu Dróg Wojewódzkich w Lublinie trafiły trzy kompletne zestawy: ciągniki Steyr wyposażone w ramiona hydrauliczne Rolmex KR 600 Power+. Maszyny będą pracować w Rejonach Dróg Wojewódzkich. Poniżej opisujemy, co znalazło się w zestawie i według jakich kryteriów dobiera się taką maszynę do zadań zarządcy drogi.

Co znalazło się w dostarczonych zestawach

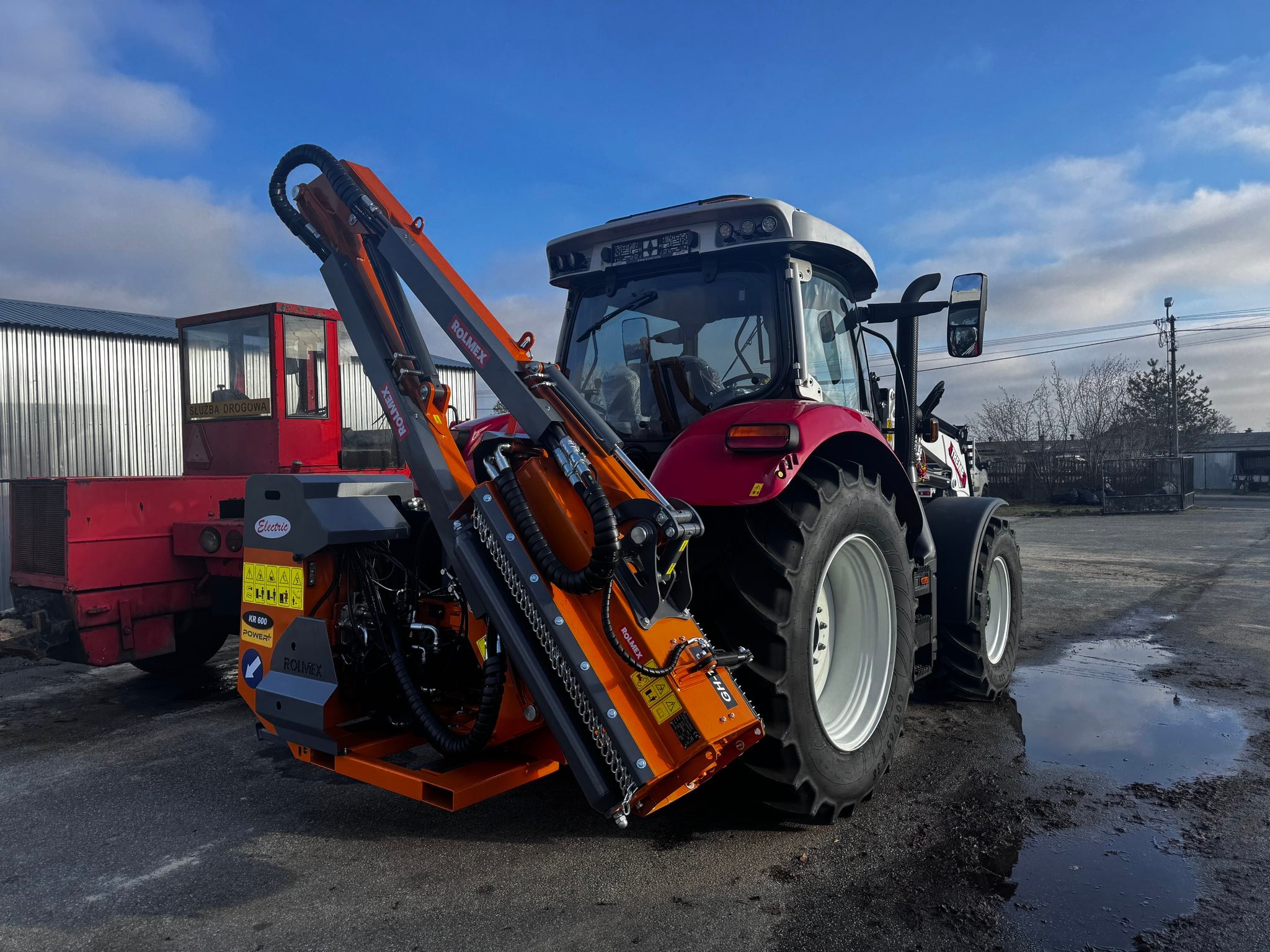

• nośnik: ciągnik Steyr,
• ramię hydrauliczne: kosiarka wysięgnikowa Rolmex KR 600 Power+,
• układ hydrauliczny o wydajności 130 l/min przy ciśnieniu 230 barów,
• głowica kosząca z potrójnym, wymiennym poszyciem ze stali Hardox 550.

Karta katalogowa kosiarki wysięgnikowej KR600 z serii KR POWER podaje maksymalny zasięg wysięgnika 6,5 m i moc 68 KM. Wymagania wobec nośnika to 110 KM mocy, minimalna szerokość ciągnika 220 cm i minimalna masa 4500 kg. Dla porównania mniejszy KR520 ma zasięg 5,6 m i wymaga ciągnika o mocy 100 KM, szerokości 200 cm i masie 4000 kg.

Do czego zarządowi dróg służy taka maszyna

Kosiarka wysięgnikowa pracuje z boku ciągnika i poniżej poziomu jezdni, więc pozwala skosić pobocze, skarpę oraz dno i skarpy rowu bez zjeżdżania maszyną w rów. Operator prowadzi ciągnik po utwardzonej nawierzchni, a narzędzie pracuje poza nią. Głowica bijakowa rozdrabnia ściętą masę, zamiast układać ją w pokosie, więc zwykle nie trzeba jej zbierać.

Zasięg 6,5 m przekłada się wprost na szerokość pasa obrobionego w jednym przejeździe i na możliwość dosięgnięcia przeciwskarpy szerszego rowu. Przy typowym utrzymaniu poboczy wystarcza wariant 5,6 m, natomiast szerokie rowy melioracyjne i wysokie skarpy są argumentem za dłuższym ramieniem.

Co w praktyce dają 130 l/min i 230 barów

Wydajność pompy i ciśnienie robocze decydują o tym, ile mocy dociera do wału głowicy, a więc czy maszyna utrzyma obroty pod obciążeniem. Seria KR POWER ma niezależny układ hydrauliczny z pompą o wydajności do 130 l/min oraz z wysokowydajną chłodnicą oleju z termostatem, funkcją wolnego startu i oczyszczającym rewersem obrotów. Karta serii wymienia też możliwość montażu dodatkowej pompy hydraulicznej, na przykład do dmuchawy do trawy lub myjki do znaków.

Zapas wydajności ma też drugie znaczenie — decyduje o tym, jakie głowice robocze da się zasilić z danego ramienia. Konstrukcja przewiduje dodatkową linię spływu hydrauliki bezpośrednio do zbiornika, przeznaczoną do obsługi dodatkowych głowic roboczych.

Nośnik dobiera się w trzech wymiarach

Sama moc ciągnika nie wystarczy. Przy wysuniętym wysięgniku o stabilności zestawu decydują również szerokość i masa nośnika, dlatego karta KR600 podaje wszystkie trzy wartości łącznie: 110 KM, 220 cm i 4500 kg.

Dobór głowicy do zadania

Jedno ramię obsługuje w sezonie kilka różnych prac, a o charakterze maszyny decyduje wymieniana głowica:

• głowica bijakowa GH-120 i GH-130 — szerokość 120 lub 130 cm, masa odpowiednio 270–340 kg i 280–350 kg, obroty wału tnącego 3000–3100 obr/min; dobór wału i noży zmienia zakres pracy od precyzyjnego koszenia trawy po rozdrabnianie odrostów do 11 cm na młotkach obrotowych H360 FORESTAL,
• gilotyna TGR-155 — szerokość robocza 1550 mm, maksymalna średnica ciętego materiału 120 mm, obrót głowicy 180˚–235˚, masa 240 kg; podana w karcie wydajność 0,2–0,7 km/godz. warto uwzględnić przy planowaniu harmonogramu odkrzaczania,
• odmularka do rowów PR80 — tarcza robocza 80 cm, masa 300 kg, cięcie korzeni do 10 cm, wymagany minimalny przepływ oleju 110 l/min przy 200 bar; montaż i demontaż zajmuje 3–4 minuty,
• frezarka do poboczy SP90 — szerokość robocza 90 cm, 51 noży ze stali Hardox 550, masa 300 kg, wymagany minimalny przepływ oleju 110 l/min; ścina narosłą darń przy krawędzi jezdni i przywraca odpływ wody z nawierzchni.

Przy każdej z tych głowic obowiązują te same dwa ograniczenia: dostępny przepływ oleju w obwodzie narzędzia roboczego oraz dopuszczalne obciążenie końca wysięgnika, które maleje wraz z wysunięciem ramienia. Trzysta kilogramów osprzętu to wartość, którą trzeba zestawić z udźwigiem konkretnego ramienia, a nie założyć z góry.

Codzienna eksploatacja w pasie drogowym

Praca pod ruchem stawia wymagania także poza samym koszeniem. W serii KR POWER wysokość transportowa maszyny wynosi mniej niż 3 metry, a ciągnik można parkować bez demontażu ramienia. W wyposażeniu jest zestaw świateł drogowych i usztywniona konstrukcja poprawiająca bezpieczeństwo w transporcie i w pracy, a sterowanie prowadzi joystick proporcjonalny z systemem wolnego startu głowicy. Dostępny jest również system głowicy pływającej FFS oraz opcjonalna kamera SV. Główne podzespoły pochodzą od europejskich dostawców — Danfoss i Casappa.

Jednostkom planującym podobny zakup polecamy przygotowanie przed zapytaniem ofertowym trzech informacji: marki, modelu i mocy ciągnika, listy zadań w sezonie oraz realnego przepływu oleju w obwodzie narzędzia roboczego. Na tej podstawie potwierdzamy dobór ramienia i kompletu głowic.
