Co jsou ramenové sekačky? Hydraulické rameno, pracovní hlava a dokumentace, kterou nesmíte opomenout

Ramenové sekačky patří k nejčastěji zaměňovaným pojmům v celém odvětví silničně-komunálních a zemědělských strojů. Stejný název se používá pro dvě zcela odlišné konstrukce, které se liší nejen stavbou, ale především právním statusem. Pro uživatele — správu silnic, obec, dodavatele údržby zeleně či zemědělce — není toto rozlišení akademickým detailem. Rozhoduje o tom, zda se stroj v případě kontroly, nehody nebo řízení o výplatě odškodnění ukáže jako „papírově“ bezpečný, nebo se stane zdrojem reálného problému.

Následující materiál uspořádává terminologii, popisuje stavbu a typy pracovních hlav a poté ukazuje, na co se dívat, ještě než si takový stroj vůbec objednáte. Referenčním bodem je právní stav platný v Evropské unii a v Polsku, nikoli hesla z prodejních katalogů.

Ramenové sekačky — co se ve skutečnosti skrývá pod jedním názvem

V obchodním styku existuje několik názvů popisujících zdánlivě totéž zařízení: ramenová sekačka, sekačka na výložníku, cepová sekačka na výložníku a v hovorové řeči prostě „rameno na sečení krajnic“. Z pohledu marketingu jde o synonyma. Z pohledu práva — nikoli nutně.

Pod těmito názvy v praxi nacházíme tři různá konstrukční řešení:

• Hydraulické rameno + samostatná pracovní hlava — dva samostatné stroje, záměrně oddělené tak, aby bylo možné na jednom rameni pracovat různými nástroji. Tento model se vyskytuje mimo jiné u polských a britských výrobců.
• Integrovaný stroj s jedním výrobním štítkem — rameno a jedna žací hlava tvoří jeden, nedělitelný výrobek. Toto řešení je typické pro část italských strojů, na štítku označovaných jako trinciatrice laterale, tedy boční cepová sekačka.
• Rameno jako neúplné strojní zařízení — nosič, který sám o sobě neplní žádnou pracovní funkci a teprve po spojení s hlavou se stává kompletním strojem.

Každá z těchto variant znamená jinou sadu dokumentů, jiný rozsah odpovědnosti a jiné možnosti rozšíření. Obchodní název o tom nerozhoduje.

O tom, čím daný stroj je, nerozhoduje název na štítku ani v katalogu, nýbrž obsah prohlášení o shodě a technické dokumentace.

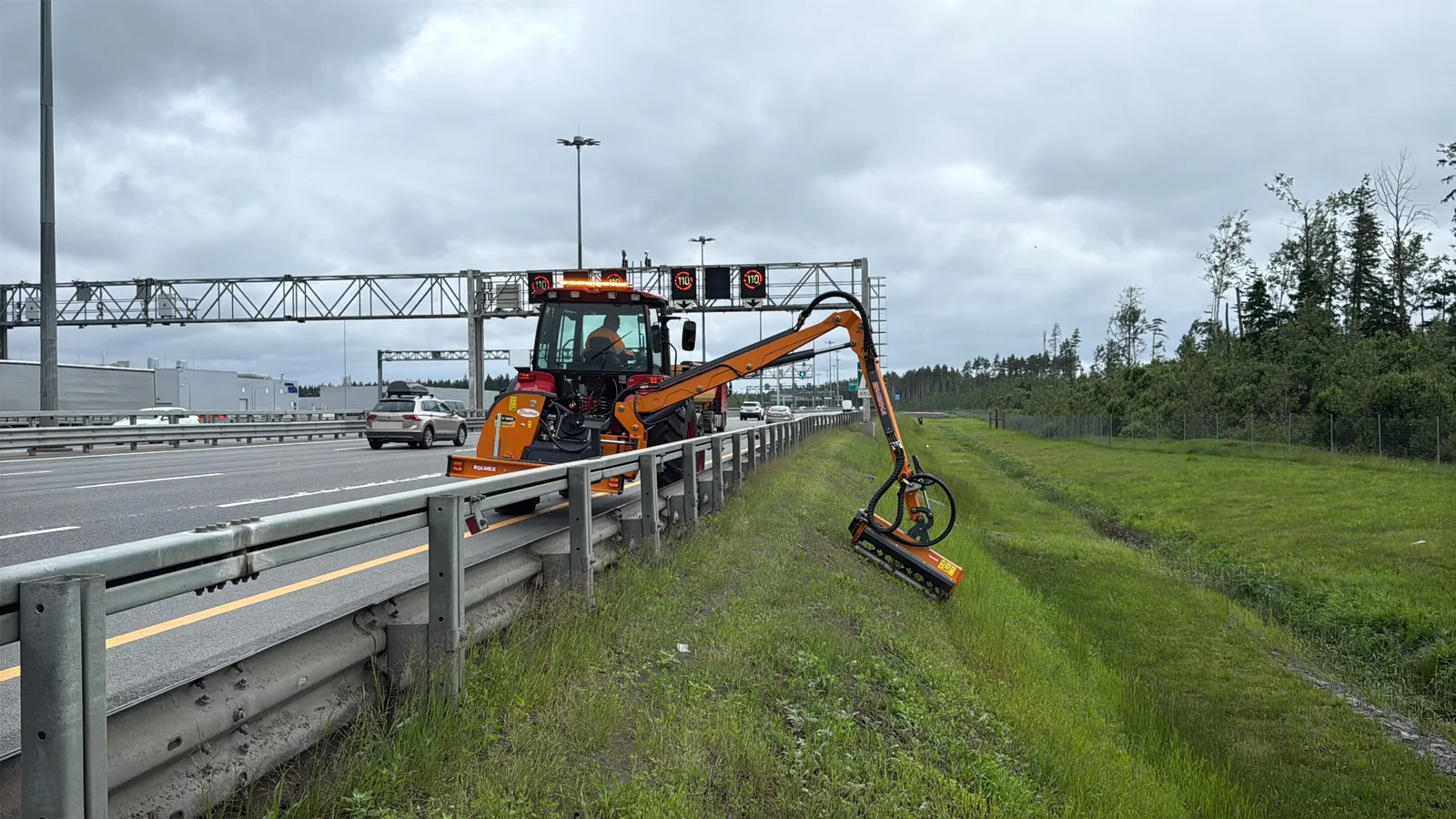

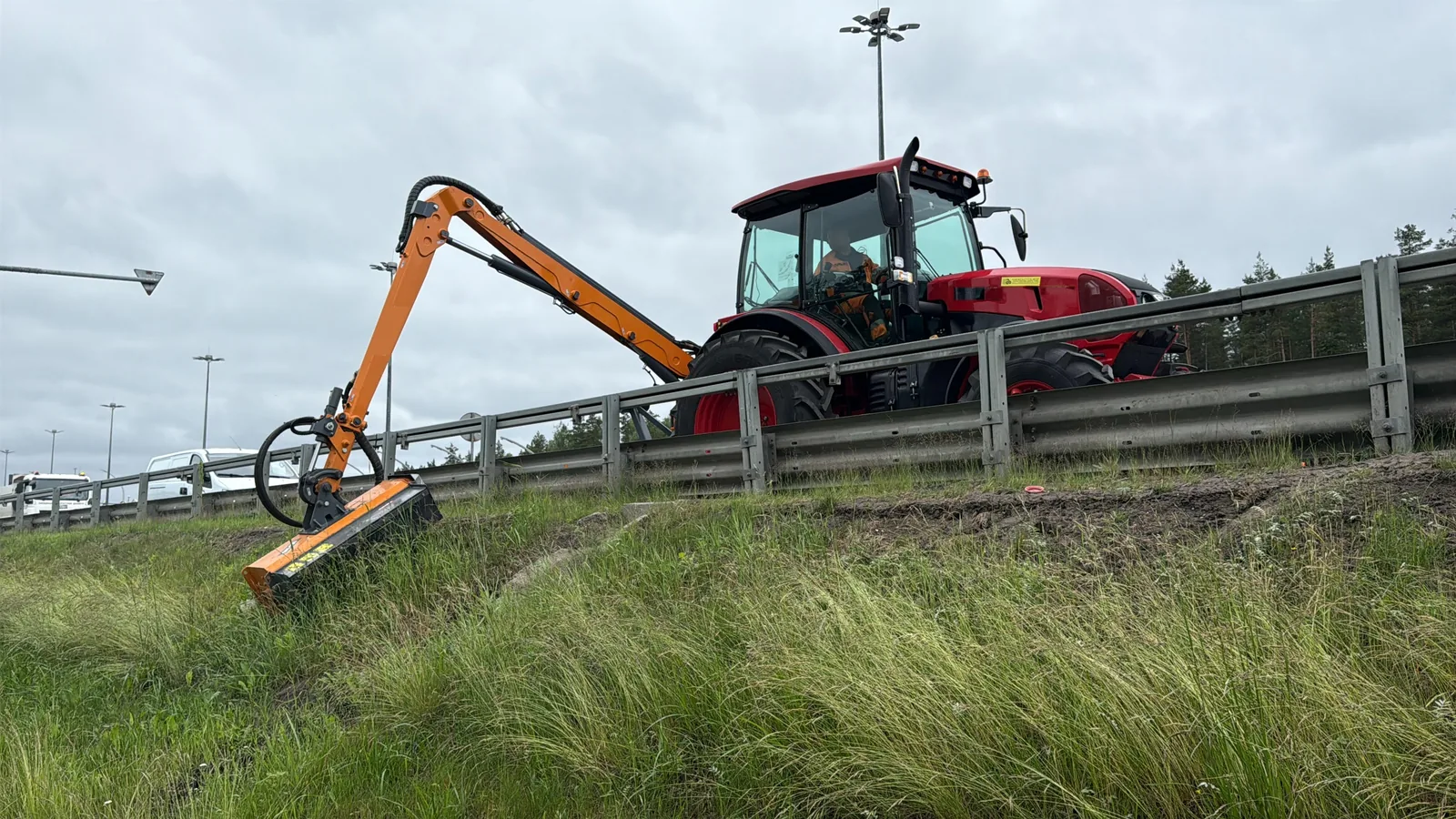

Stavba ramenové sekačky — rameno, hlava, hydraulika

Ačkoli se konstrukce liší v detailech, každá ramenová sekačka se opírá o tytéž funkční celky.

Rameno (výložník)

Rameno je soustava kloubově spojených členů, poháněných hydraulickými válci. Obvykle se rozlišuje: základna s otočí (upevněná k nosiči), zvedací rameno, výložníkové rameno (tzv. „loket“) a v mnoha řešeních doplňkový teleskopický člen zvyšující dosah. Geometrie členů rozhoduje o tom, jak daleko a jak vysoko stroj dosáhne a jak umístí nástroj vůči svahu, příkopu či živému plotu.

Hydraulický systém

Pohyby ramene a pohon hlavy zajišťuje hydraulický systém. Čerpadlo nejčastěji pohání vývodový hřídel (VH) nosiče nebo samostatný pohonný systém. Tlak a průtok oleje dodávané tímto systémem určují výkon dostupný pro nástroj — proto musí volba hlavy vždy odpovídat výkonnosti konkrétního ramene.

Nájezdová pojistka

Klíčovým bezpečnostním prvkem je nájezdová pojistka — mechanismus, který při nárazu hlavy do překážky (sloupek, kámen, svodidlo) umožní ramenu odklonit se a vrátit se do pracovní polohy, čímž omezuje poškození i riziko. Jde o jednu z vlastností, které bývají ve výběrových řízeních přímo vyžadovány.

Způsob montáže na nosiči

Ramenové sekačky se montují různými způsoby: vzadu za traktorem (na tříbodovém závěsu), vpředu, bočně, ale také na speciálních nosičích či stavebních strojích. Způsob montáže ovlivňuje stabilitu soupravy, viditelnost nástroje a rozložení hmotnosti — a tedy i to, jak se stroj chová při přepravě.

Hydraulické rameno ještě není sekačka

Nejdůležitější rozlišení zní jednoduše: hydraulické rameno je nosičem výkonu a dosahu, zatímco pracovní hlava je nástroj, který tento výkon přeměňuje na konkrétní práci. Rameno dodává průtok a tlak oleje a dosah; hlava rozhoduje o tom, co stroj skutečně dělá.

V anglické terminologii je toto rozdělení patrné přímo. Nosič se nazývá power arm — doslova „rameno síly“, tedy prvek dodávající výkon. Řezný nástroj je flail head — cepová hlava. Jde o dva fyzicky i formálně samostatné stroje, nikoli jeden výrobek. Táž logika platí i u polských konstrukcí.

Oddělení ramene a hlavy není náhoda — je to záměrná konstrukční vlastnost. Díky ní lze na jednom rameni pracovat různými pracovními hlavami: cepovou sekačkou, hydraulickými nůžkami na větve, kotoučovou pilou, frézou, mulčovačem, frézou krajnic, ba i hlavami, které se sečením nemají nic společného. Příkladem takového směru vývoje jsou hydraulicky poháněné elektrocentrály připojované k rameni — signál, že „rameno“ už dávno přestalo být pouze pohonem sekačky a plní roli univerzálního nosiče nástrojů.

A tady se objevuje jádro problému. Je-li stroj prodáván jako kompletní ramenová sekačka s jedním štítkem — tedy jako jeden výrobek, v němž je hlava trvale přiřazena k rameni — pak formálně nelze na toto rameno nasadit jinou hlavu. Výrobce takovou změnu nepředpokládal, nezahrnul ji do posouzení rizik a nepopsal ji v dokumentaci. Italští výrobci strojů typu trinciatrice laterale tomu často nepřikládají váhu, protože z jejich pohledu prodávají hotovou sekačku, nikoli nástrojovou platformu.

Pracovní hlavy — od cepové po pilu a frézu

Hodnota ramene jako nosiče se projeví teprve tehdy, když se podíváme na paletu pracovních hlav, které na něm mohou pracovat. Nejčastěji se vyskytují:

• Cepová hlava (mulčovací) — základní nástroj pro sečení trav, plevele, náletů a lehkých křovin; rozmělňuje materiál na místě.
• Hydraulické nůžky na větve a křoviny — pro řezání zdřevnatělých výhonů a větví, mimo jiné při formování živých plotů a údržbě průjezdního profilu silnice.
• Kotoučová pila — pro řezání silnějších větví a vyvětvování stromů; nejnáročnější a nejnebezpečnější z hlav (viz samostatná sekce).
• Pařezová fréza / klučovač — pro odstraňování pařezů a kořenových nábalů po těžbě.
• Lesní mulčovač — pro rozmělňování křovin a stromů včetně dřeva, při úklidových pracích a přípravě terénu.
• Fréza / seřezávač krajnic — pro profilování a snižování krajnic silnic.
• Čistič příkopů, odplevelovač — pro práce spojené s odvodněním a údržbou příkopů.
• Speciální hlavy — mimo jiné kartáče/zametače, radlice, vrtací zařízení, ale i hydraulické elektrocentrály jako napájecí nástroj.

Z právního hlediska je každá z těchto hlav zpravidla samostatným výrobkem — s vlastním posouzením rizik, dokumentací a prohlášením. Proto jsou „rameno se sadou hlav“ a „kompletní sekačka“ dvě různé formální situace, i když na první pohled vypadají podobně.

Řezné prvky cepové hlavy

Srdcem cepové hlavy je rotor (žací hřídel) roztáčený hydraulickým motorem, na němž jsou upevněny pracovní prvky. Podle použití jsou to buď cepy (kladiva) — těžší, pro zdřevnatělý materiál — nebo Y-nože — lehčí, pro trávu a drobnou vegetaci. Volba řezných prvků ovlivňuje kvalitu rozmělnění, potřebu výkonu a náchylnost k poškození při kontaktu s kameny.

Tři různé právní entity: strojní zařízení, vyměnitelné příslušenství, neúplné strojní zařízení

Právním základem je směrnice 2006/42/ES (směrnice o strojních zařízeních), provedená do polského práva polským nařízením nařízení ministra hospodářství ze dne 21. října 2008 o základních požadavcích na strojní zařízení (Dz.U. 2008 č. 199, pol. 1228). Směrnice v čl. 2 rozlišuje mimo jiné následující kategorie výrobků, a toto rozlišení je klíčem k pochopení celé problematiky.

Kompletní strojní zařízení

Celek vybavený hnacím mechanismem, jehož části jsou vzájemně propojeny a který je jako celek určen ke konkrétnímu použití. Kompletní strojní zařízení obdrží označení CE, ES prohlášení o shodě a návod k použití. Integrovaná sekačka „s jedním štítkem“ je právě kompletním strojním zařízením.

Vyměnitelné příslušenství

Směrnice je definuje jako zařízení, které je po uvedení strojního zařízení nebo traktoru do provozu k němu připojeno samotnou obsluhou za účelem změny nebo přiřazení nové funkce — pokud nejde o pouhý nástroj. Vyměnitelná pracovní hlava, kterou obsluha sama nasazuje na rameno, aby změnila funkci stroje (ze sečení na řezání pilou, frézování atd.), spadá přesně do této definice. Vyměnitelné příslušenství je samostatným výrobkem: vyžaduje vlastní označení CE, vlastní prohlášení o shodě a vlastní návod. Je-li stroj uváděn na trh spolu s vyměnitelným příslušenstvím, měly by mít označení CE, prohlášení a návod jak stroj (rameno), tak každá hlava.

Neúplné strojní zařízení

Jde o „celek, který je téměř strojním zařízením“, ale sám nemůže sloužit ke konkrétnímu použití a je určen výhradně k zabudování nebo spojení s jiným strojním zařízením. Neúplné strojní zařízení neobdrží označení CE na základě směrnice o strojních zařízeních. Namísto prohlášení o shodě výrobce vystavuje prohlášení o zabudování neúplného strojního zařízení (příloha II část 1 oddíl B směrnice) a přikládá návod k montáži. Oba dokumenty zůstávají u neúplného strojního zařízení až do okamžiku jeho zabudování, poté se stávají součástí technické dokumentace kompletního strojního zařízení.

Praktický závěr: to, zda je „ramenová sekačka“ kompletním strojním zařízením, ramenem se sadou vyměnitelných hlav, nebo neúplným strojním zařízením, rozhoduje o tom, jaké dokumenty je třeba požadovat. Tři různé právní entity — tři různé sady papírů.

ES prohlášení o shodě — dokument, který stroj definuje

Podle přílohy II směrnice o strojních zařízeních musí ES prohlášení o shodě obsahovat mimo jiné popis a identifikační údaje stroje: obecné označení, funkci, model, typ, výrobní číslo a obchodní název, dále uvedení použitých směrnic, seznam použitých harmonizovaných norem a údaje osoby zmocněné k sestavení technické dokumentace. Právě tento dokument — a nikoli nápis na krytu — jednoznačně určuje, čím stroj z právního hlediska je.

Než se zeptáte „jak se to jmenuje“, zeptejte se: „co říká prohlášení o shodě a jakého stroje se týká jeho výrobní číslo“.

Odtud pramení první úkon, který v případě sporu provede znalec nebo pojišťovna: porovná fyzický stroj s prohlášením o shodě. Ověří, kdo je výrobcem, jakou funkci stroje deklaruje a zda skutečný stav (např. namontovaná hlava) odpovídá tomu, co je v dokumentu popsáno. Byla-li na výrobku popsaném jako kompletní ramenová sekačka namontována dodatečná, „domontovaná“ hlava, kterou výrobce nepředpokládal — jde o rozpor mezi skutečným stavem a dokumentací, a to rozpor snadno prokazatelný.

Výrobní štítek a označení CE — co na něm musí být

Podle přílohy I bodu 1.7.3 směrnice o strojních zařízeních musí být každý stroj označen viditelně, čitelně a trvale a obsahovat alespoň:

• obchodní firmu a úplnou adresu výrobce (a v příslušných případech zplnomocněného zástupce),
• označení stroje,
• označení CE,
• označení série nebo typu,
• výrobní číslo, pokud existuje,
• rok výroby stroje (rok ukončení výrobního procesu).

Štítek není ozdoba, nýbrž referenční bod při každé kontrole a likvidaci škody. Je-li stroj uváděn na trh jako rameno s vyměnitelnými hlavami, vlastní štítek a vlastní označení CE má jak rameno, tak každá hlava. Chybějící štítek na hlavě nebo štítek neodpovídající prohlášení je varovným signálem.

Kdy vzniká „soubor strojních zařízení“ a kdo se stává výrobcem

Nejčastější problémový scénář vypadá takto: rameno pochází od výrobce A, hlava od výrobce B a celek se prodává jako jedno, k práci připravené zařízení. Ve světle směrnice o strojních zařízeních vytváří spojení samostatných strojů (nebo neúplných strojních zařízení) do funkčního celku soubor strojních zařízení. To má závažný důsledek:

Subjekt, který spojuje rameno jednoho výrobce s hlavou jiného výrobce a uvádí takovou soupravu na trh jako celek, stává se výrobcem souboru strojních zařízení — se všemi povinnostmi výrobce.

To znamená, že prodejce nebo integrátor, který takové stroje sestavuje, musí:

• provést posouzení rizik pro celek (nikoli pro dva samostatné stroje zvlášť),
• zkompletovat technickou dokumentaci souboru,
• vystavit ES prohlášení o shodě pro celý soubor,
• umístit označení CE na sestavený stroj,
• dodat jednotný návod k použití zahrnující práci spojených strojů.

Mechanická a hydraulická kompatibilita nestačí. Ujištění „na slovo“, že hlava pasuje na rameno, dokument nenahradí. Kompatibilita musí být potvrzena také právně, propojením konkrétních kusů v dokumentaci — tedy s přiřazením výrobních čísel ramene a hlavy. Výrobní číslo je povinným prvkem identifikace stroje v prohlášení o shodě, takže právě prohlášení (pro soubor) nebo prohlášení o zabudování a technická dokumentace vážou obě zařízení do jednoho, identifikovaného celku.

Terminologická poznámka. V obchodní praxi se objevuje výraz „propojovací prohlášení“. Nejde o zákonný termín. Směrnice o strojních zařízeních používá dva nástroje: ES prohlášení o shodě (pro kompletní strojní zařízení a pro soubor strojních zařízení) a prohlášení o zabudování (pro neúplné strojní zařízení). Slibuje-li tedy někdo „propojovací prohlášení“, vyplatí se doptat, který z těchto dvou dokumentů skutečně obdržíme a zda uvádí výrobní čísla obou zařízení.

Bagatelizace této povinnosti není drobným formálním pochybením. Prodejce, který sestaví rameno a hlavu bez patřičné dokumentace, přenáší riziko na zákazníka — to nabyvatel bude uživatelem stroje, u něhož v případě nehody nebo kontroly nelze prokázat shodu celku.

Podstatná změna — kdy úprava činí z uživatele výrobce

Samostatný výklad si žádá situace, kdy se hlava „domontovává“ ke stroji již užívanému. V právu ochrany zdraví a bezpečnosti existuje pojem podstatná změna. Nařízení (EU) 2023/1230 ji definuje výslovně jako změnu stroje provedenou — fyzicky nebo digitálně — po jeho uvedení na trh nebo do provozu, kterou výrobce nepředpokládal a která ovlivňuje bezpečnost tím, že vytváří nová nebezpečí nebo zvyšuje stávající riziko.

Kdo provede podstatnou změnu stroje, přebírá povinnosti výrobce: musí provést nové posouzení rizik, zkompletovat technickou dokumentaci, vystavit nové prohlášení o shodě a umístit označení CE.

Přeneseme to na náš stroj. Bylo-li rameno navrženo a zdokumentováno pro spolupráci s vyměnitelnými hlavami a každá hlava má vlastní prohlášení — výměna hlavy je běžným, předpokládaným užíváním a nepředstavuje změnu. Pokud se však na stroj, který k tomu není určen, montuje dodatečná hlava (zejména nebezpečnější, jako kotoučová pila) a vznikají tak nová nebezpečí — může jít právě o podstatnou změnu. Pak ten, kdo ji provedl, odpovídá jako výrobce. Proto je „domontovávání“ nástrojů bez dokumentace rizikové nejen pro prodejce, ale i pro uživatele.

Dovoz stroje z jiné země — povinnosti dovozce a distributora

Toto téma má přímý význam při nákupu zahraničních strojů, například italských. V řetězci uvádění na trh mají povinnosti nejen výrobci, ale také dovozci a distributoři.

• Dovozce uvádí na trh výhradně stroje odpovídající předpisům. Odpovídá za to, aby stroj měl označení CE a prohlášení o shodě, aby byl přiložen návod v jazyce země, v níž je stroj používán (v Polsku — polském), umísťuje na stroj své kontaktní údaje a uchovává kopii prohlášení o shodě po dobu nejméně 10 let. Dovozce odpovídá rovněž za chybějící překlad návodu nebo za překlad chybný.
• Distributor ověřuje, zda má stroj označení CE a požadovanou dokumentaci a návod, ještě než jej dodá na trh.

Praktický závěr: samotný původ stroje z EU nezbavuje povinnosti mít kompletní dokumentaci v jazyce uživatele a správné prohlášení o shodě. Je-li italský stroj formálně „sekačkou“ (a nikoli ramenem uzpůsobeným pro vyměnitelné hlavy), dovozce ani distributor mu pouhým ujištěním „nedodělá“ schopnost přijímat jiné nástroje.

Návod k použití a přepravní poloha — zdánlivá maličkost, reálné riziko

Příloha I směrnice (základní požadavky na ochranu zdraví a bezpečnost) ukládá povinnost přiložit návod, který zahrnuje celý životní cyklus stroje — včetně montáže, demontáže, přepravy a skladování. Návod určený pro uživatele musí být vypracován v jazyce země, v níž je stroj používán (v Polsku — polském). U souboru strojních zařízení musí být návod jednotný, tedy popisovat spojená zařízení jako jeden celek.

Položme si tedy konkrétní otázku: kdo předpokládal přepravní polohu soupravy složené z ramene jednoho výrobce a hlavy druhého? Kdo určil způsob jejího složení, rozložení hmotnosti, rozměry průjezdního profilu, stabilitu za jízdy a rovněž bezpečný postup montáže a demontáže hlavy na tomto konkrétním rameni? Má-li rameno jeden návod a hlava druhý, pak žádný z těchto dokumentů nepopisuje celek. A přitom právě celek jede po veřejné komunikaci a právě celek vytváří nebezpečí.

Nejde o prostou technickou záležitost. Výměna hlavy mění hmotnost na konci ramene, a tedy momenty, zatížení válců a chování stroje při skládání k přepravě. Dobře připravená dokumentace souboru to musí zohledňovat. Její absence znamená, že v případě dopravní události nebo kontroly neexistuje dokument, který by určoval, jak měl být stroj bezpečně přepravován.

Kotoučová pila — nejnáročnější pracovní hlava

Mezi všemi hlavami montovanými na hydraulická ramena patří kotoučová pila pro řezání větví a silných větví k nejnáročnějším a nejnebezpečnějším. Práce probíhá rychloběžným řezným nástrojem, často ve výšce, v blízkosti obsluhy a dalších účastníků provozu, s rizikem zpětného rázu a odmršťování prvků. Z toho důvodu vyžaduje pilová hlava nejpřísnější posouzení rizik, propracované kryty a vysokou způsobilost obsluhy.

Právě proto je „domontování“ kotoučové pily k rameni, které k tomu nebylo navrženo a zdokumentováno, obzvláště rizikové. Čím nebezpečnější nástroj, tím méně prostoru pro dokumentační improvizaci. Posouzení rizik pro celý soubor (rameno + pila) by mělo být vedeno podle metodiky harmonizované normy EN ISO 12100, a nikoli nahrazováno ústním ujištěním o „kompatibilitě“.

Harmonizované normy — na čem stojí předpoklad shody

Výrobce stroje může prokázat splnění základních požadavků směrnice použitím harmonizovaných norem. Jejich použití zakládá tzv. předpoklad shody — tedy přijetí toho, že v rozsahu, na který se norma vztahuje, stroj splňuje požadavky směrnice. Aktuální seznam harmonizovaných norem k směrnici 2006/42/ES se zveřejňuje formou prováděcích rozhodnutí Komise, mimo jiné prováděcího rozhodnutí (EU) 2023/1586 (v pozdějším znění).

Normy se dělí na typy: typ A (základní bezpečnostní pojmy, společné všem strojům), typ B (bezpečnostní aspekty nebo ochranná opatření) a typ C (požadavky pro konkrétní kategorie strojů). Pro stroje probíraného typu mají význam zejména:

• EN ISO 12100 (typ A) — „Bezpečnost strojních zařízení — Všeobecné zásady pro konstrukci — Posouzení rizika a snižování rizika“. Popisuje třístupňovou strategii omezování rizika a tvoří metodický základ posouzení rizik.
• EN ISO 4254-1 — „Zemědělské stroje — Bezpečnost — Část 1: Všeobecné požadavky“ (spolu se změnou A1:2021). Základní bezpečnostní norma pro zemědělské stroje.
• EN ISO 4254-12 — „Zemědělské stroje — Bezpečnost — Část 12: Rotační diskové a bubnové žací stroje a cepové sekačky“. Podrobná část vztahující se přímo k žacím ústrojím sekaček.

Zásada je taková, že obecná část (EN ISO 4254-1) se používá společně s příslušnou podrobnou částí (např. EN ISO 4254-12) a celek se opírá o metodiku posouzení rizik z EN ISO 12100. Seznam použitých norem by měl být uveden v prohlášení o shodě — to je další prvek, který se vyplatí v dokumentu ověřit.

Kontrola inspekce práce, pojištění a veřejné zakázky — kde se to všechno „projeví“

Požadavek jednotné dokumentace nekončí uvedením stroje na trh. Na straně uživatele (zaměstnavatele) platí nařízení ministra hospodářství ze dne 30. října 2002 o minimálních požadavcích na bezpečnost a ochranu zdraví při práci při používání strojů zaměstnanci během práce (Dz.U. 2002 č. 191, pol. 1596). Na jeho základě krajová inspekce práce (v Polsku: Státní inspekce práce, PIP) posuzuje, zda je používaný stroj bezpečný a řádně zdokumentovaný.

Tři typické okamžiky, kdy se rozpor mezi strojem a dokumentací stává problémem:

• Kontrola inspekce práce — inspektor prověřuje mimo jiné označení CE, prohlášení o shodě a návod. Stroj „poskládaný“ bez dokumentace souboru je obtížné obhájit.
• Pojištění a likvidace škody — po nehodě pojišťovna zkoumá, čím stroj formálně byl a zda jeho stav odpovídal prohlášení. Chybějící dokumenty nebo nesoulad konfigurace s prohlášením jsou reálným základem sporu o odpovědnost.
• Veřejné zakázky — ve výběrových řízeních se otázka statusu stroje (kompletní sekačka vs. rameno s vyměnitelnými hlavami), požadovaných prohlášení a dokumentů opakovaně objevovala v dotazech ke specifikaci. Přesné rozlišení těchto pojmů bývá důležité pro správný popis předmětu zakázky a pro posouzení rovnocennosti nabídek.

Co se mění: nařízení (EU) 2023/1230 od 20. ledna 2027

Směrnice 2006/42/ES bude nahrazena nařízením (EU) 2023/1230 o strojních zařízeních. Nové předpisy se používají od 20. ledna 2027; k tomuto dni směrnice pozbývá platnosti, bez souběžného období. Nařízení, jakožto přímo použitelný akt, sjednocuje předpisy v celé EU, ale zachovává jádro dosavadní logiky: posouzení rizik, prohlášení o shodě, označení CE a dokumentaci.

Nejdůležitější změny významné pro probírané stroje:

• Podstatná změna — pojem je výslovně definován, spolu s důsledkem v podobě převzetí povinností výrobce subjektem, který změnu provádí.
• Návod v digitální podobě — v zásadě přípustný, ale na žádost uživatele musí výrobce bezplatně dodat papírovou verzi (v přiměřené lhůtě od nákupu).
• Kybernetická bezpečnost — nové požadavky pro stroje připojené k síti nebo s funkcemi vzdáleného přístupu; posouzení rizik má zohledňovat také digitální hrozby.

Pro kupujícího je významné datum dodání stroje — to rozhoduje, který právní režim se použije. Stroj převzatý před 20. lednem 2027 podléhá směrnici; dodaný po tomto datu — nařízení, i kdyby byl vyroben dříve.

Jak vybrat ramenovou sekačku — na co se dívat kromě názvu

Kromě právního statusu rozhoduje o použitelnosti stroje jeho přizpůsobení úkolům a nosiči. Vyplatí se zvážit následující parametry (konkrétní hodnoty vždy ověřujte v technické dokumentaci daného stroje a nosiče):

• Dosah — vodorovný a svislý, s ohledem na geometrii práce nad příkopem, na svahu a u živého plotu a na případný teleskopický člen.
• Výkonnost hydraulického systému — průtok a tlak dostupné pro hlavu; musí odpovídat potřebě nástroje.
• Potřeba výkonu a požadavky na nosič — výkon a hmotnost traktoru (nebo jiného nosiče) nutné pro stabilní a bezpečnou práci.
• Hmotnost a stabilita soupravy — klíčové pro boční práci a pro přepravu; ovlivňuje potřebu závaží a volbu nosiče.
• Druh a vyměnitelnost hlav — zda je stroj uzpůsoben pro vyměnitelné nástroje a zda má každý vlastní dokumentaci.
• Nájezdová pojistka a ovládání — způsob ochrany při kolizi a ergonomie ovládání z kabiny.
• Úplnost dokumentace — prohlášení, návod v jazyce uživatele, výrobní štítky (viz kontrolní seznam níže).

Kontrolní seznam před nákupem ramenové sekačky

Než se rozhodnete, projděte několik otázek. Odpovědi by měly vyplývat z dokumentů, nikoli z ujištění prodejce:

• Co říká prohlášení o shodě — čím stroj je (kompletní sekačka, rameno, soubor strojních zařízení) a jakou funkci výrobce deklaruje?
• Kupujete stroj integrovaný s jednou hlavou, nebo rameno s možností montáže vyměnitelných hlav? Pokud to druhé — má každá hlava vlastní CE, vlastní prohlášení o shodě a návod?
• Pokud rameno a hlava pocházejí od různých výrobců a prodávají se jako celek — kdo je výrobcem souboru strojních zařízení a existuje prohlášení pro celek uvádějící výrobní čísla obou zařízení?
• Existuje jeden, jednotný návod v jazyce uživatele zahrnující montáž, demontáž a přepravní polohu celé soupravy?
• Jsou výrobní štítky (ramene a hlav) úplné a v souladu s prohlášením?
• Je-li nabízeno rameno jako neúplné strojní zařízení — je přiloženo prohlášení o zabudování a návod k montáži?
• Je-li stroj dovážený — zajistil dovozce/distributor návod v jazyce uživatele a úplnou dokumentaci?
• Jaké harmonizované normy jsou v prohlášení uvedeny (např. EN ISO 12100, EN ISO 4254-1, EN ISO 4254-12)?

Slovníček pojmů

Ramenová sekačka

Stroj pro sečení a údržbu zeleně na obtížně přístupných místech (krajnice, příkopy, svahy, živé ploty), složený z hydraulického ramene a pracovní hlavy.

Hydraulické rameno

Nosič výkonu a dosahu — kloubová soustava členů poháněných válci, napájející a polohující pracovní hlavu.

Pracovní hlava

Nástroj montovaný na konci ramene (cepová, nůžky, pila, fréza, mulčovač a další), vykonávající vlastní práci.

Vyměnitelné příslušenství

Zařízení montované obsluhou za účelem změny funkce stroje; samostatný výrobek s vlastním CE, prohlášením a návodem.

Neúplné strojní zařízení

Celek, který sám neplní funkci a je určen k zabudování; namísto CE — prohlášení o zabudování a návod k montáži.

Soubor strojních zařízení

Několik strojů spojených ve funkční celek; subjekt, který je spojuje a uvádí na trh, se stává výrobcem souboru.

ES/EU prohlášení o shodě

Dokument výrobce potvrzující shodu stroje s předpisy; obsahuje mimo jiné identifikaci stroje a výrobní číslo.

Prohlášení o zabudování

Dokument pro neúplné strojní zařízení (příloha II směrnice), přikládaný spolu s návodem k montáži.

Harmonizovaná norma

Norma, jejíž použití zakládá předpoklad shody s požadavky předpisů (např. EN ISO 12100, EN ISO 4254-1/-12).

Podstatná změna

Výrobcem nepředpokládaná změna stroje ovlivňující bezpečnost; její autor přebírá povinnosti výrobce.

Shrnutí

Název — ramenová sekačka, sekačka na výložníku či cepová sekačka na výložníku — nerozhoduje o ničem. Rozhoduje obsah prohlášení o shodě a technické dokumentace. Modulární model, v němž je hydraulické rameno nosičem a každá pracovní hlava je samostatným, řádně zdokumentovaným vyměnitelným příslušenstvím, dává flexibilitu a je formálně přehledný. Integrovaný stroj „s jedním štítkem“ je uzavřený — nelze na něj legálně nasadit jinou hlavu. Souprava poskládaná z ramene a hlavy různých výrobců bez dokumentace souboru je naproti tomu otevřeným právním, pojistným a zakázkovým rizikem, a „domontování“ nástroje může být uznáno za podstatnou změnu.

Proto by první otázka při nákupu neměla znít „jak se to jmenuje“, nýbrž „ukažte prohlášení o shodě a návod — čím tento stroj formálně je“.

Nejčastěji kladené dotazy (FAQ)

Čím se liší ramenová sekačka od hydraulického ramene?

Hydraulické rameno je nosičem výkonu a dosahu, zatímco ramenová sekačka v úzkém smyslu je rameno s namontovanou žací hlavou. V modulárním modelu jde o dva samostatné stroje (rameno + pracovní hlava), v integrovaném modelu — jeden výrobek s jedním výrobním štítkem.

Lze na ramenovou sekačku nasadit jinou pracovní hlavu?

Záleží na tom, čím stroj formálně je. Jde-li o rameno uzpůsobené pro vyměnitelné příslušenství a hlavy mají vlastní prohlášení o shodě — ano. Jde-li o integrovaný stroj popsaný na štítku jako kompletní sekačka, výrobce výměnu hlavy nepředpokládal a formálně ji nelze instalovat; svépomocné domontování hlavy může být podstatnou změnou.

Co je to prohlášení o zabudování?

Jde o dokument vystavovaný pro neúplné strojní zařízení (např. rameno, které samo neplní pracovní funkci), předvídaný v příloze II směrnice o strojních zařízeních. Provází jej návod k montáži. Neúplné strojní zařízení neobdrží označení CE na základě směrnice o strojních zařízeních — CE se uděluje teprve kompletnímu stroji po jeho sestavení.

Co musí obsahovat výrobní štítek stroje?

Přinejmenším: obchodní firmu a adresu výrobce, označení stroje, označení CE, označení série nebo typu, výrobní číslo (pokud existuje) a rok výroby. Označení musí být viditelné, čitelné a trvalé.

Musí mít stroj koupený v Itálii polský návod?

Ano. Návod určený pro uživatele v Polsku musí být v polském jazyce. Za jeho dodání odpovídá mimo jiné dovozce, který rovněž zajišťuje shodu stroje, uchovává kopii prohlášení o shodě a umísťuje na stroj své údaje.

Jaké normy se týkají ramenových sekaček a pracovních hlav?

V praxi se používají EN ISO 12100 (posouzení rizik), EN ISO 4254-1 (všeobecné požadavky na zemědělské stroje) a EN ISO 4254-12 (rotační a cepové sekačky). Použité normy by měly být uvedeny v prohlášení o shodě.

Proč je přepravní poloha tak důležitá?

Protože po veřejné komunikaci se pohybuje celá souprava, nikoli zvlášť rameno a hlava. Jednotný návod souboru musí určovat způsob složení k přepravě, rozměry, rozložení hmotnosti a stabilitu. Jeho absence znamená, že neexistuje dokument popisující, jak stroj bezpečně přepravovat.

---

Právní základ a zdroje

1. Směrnice Evropského parlamentu a Rady 2006/42/ES ze dne 17. května 2006 o strojních zařízeních (směrnice o strojních zařízeních) — EUR-Lex.
2. nařízení ministra hospodářství ze dne 21. října 2008 o základních požadavcích na strojní zařízení (Dz.U. 2008 č. 199, pol. 1228) — ISAP.
3. Nařízení Evropského parlamentu a Rady (EU) 2023/1230 ze dne 14. června 2023 o strojních zařízeních (používané od 20. ledna 2027) — EUR-Lex.
4. nařízení ministra hospodářství ze dne 30. října 2002 o minimálních požadavcích na bezpečnost a ochranu zdraví při práci při používání strojů zaměstnanci během práce (Dz.U. 2002 č. 191, pol. 1596) — ISAP.
5. Prováděcí rozhodnutí Komise (EU) 2023/1586 ze dne 26. července 2023 o harmonizovaných normách pro strojní zařízení vypracovaných na podporu směrnice 2006/42/ES — EUR-Lex.
6. PN-EN ISO 4254-1 „Zemědělské stroje — Bezpečnost — Část 1: Všeobecné požadavky“ — PKN.
7. Směrnice o strojních zařízeních — informace polského Ministerstva rozvoje a technologií — gov.pl.

Materiál má informativní a vzdělávací charakter. Nepředstavuje právní radu ani technický posudek ve smyslu předpisů o posuzování shody. V konkrétních případech je vždy třeba ověřit aktuální znění předpisů a obsah dokumentace daného stroje.
